Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | ZSDE3 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 3 inci | Perbandingan gigi: | 31: 1 |
---|---|---|---|
Efisiensi: | 40% | Tipe: | dua arah dipasang |
Aplikasi: | csp & cpv | Layanan OEM: | Tersedia |
Tempat asal: | CHANGZHOU, CHINA | Sopir: | Motor stepper |
Cahaya Tinggi: | drive pelacak surya,peralatan slewing |

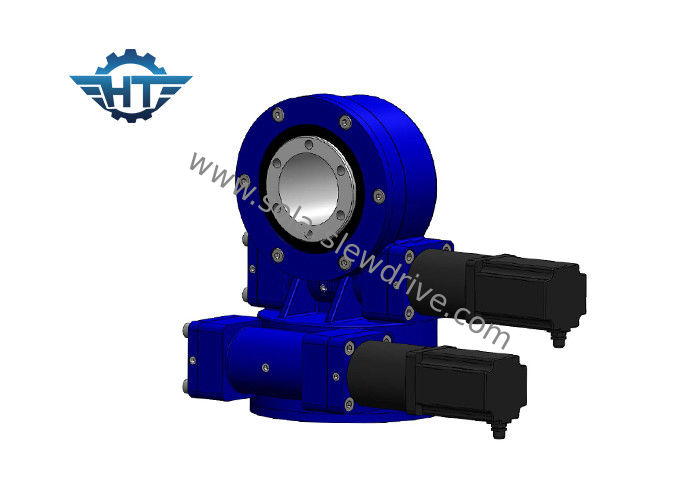

ZSDE Series Solar Slew Drive Gearbox Dengan Perlindungan IP66 Untuk CSP, CPV Dan Pelacak PV
Deskripsi
Drive slew sumbu ganda (tipe ZSDE) - untuk csp dan cpv
Sistem tenaga surya terkonsentrasi, atau CPV singkatnya, menghasilkan tenaga surya dengan menggunakan cermin atau lensa untuk memusatkan area besar sinar matahari, atau energi panas matahari, ke area kecil.Listrik dihasilkan ketika cahaya terkonsentrasi diubah menjadi panas, yang menggerakkan mesin panas yang terhubung ke pembangkit tenaga listrik atau memberi daya pada reaksi termokimia
Perancangan seri ZSDE menyerap kelebihan ZVE dan ZSE.Arah Azimuth dan Elevation 3D berputar pada waktu yang bersamaan.
Keandalan
Drive slewing sumbu ganda ZSDE kami dijamin untuk waktu hidup lapangan selama 30 tahun dari pemosisian 3D yang tepat.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh sertifikasi ISO 9001, CE untuk memaksimalkan umur lapangan.
Performa
Slew drive kami menggunakan teknologi cacing jam pasir yang dipatenkan untuk memberikan kontrol maksimum dan dukungan gerakan.Roda gigi cacing kami menggunakan 5 hingga 11 gigi pada garis pitch roda gigi cincin dari sekrup jam pasir, yang merupakan sambungan gigi lebih tinggi daripada cacing standar, sehingga kotak roda gigi memiliki stabilitas dan kekuatan yang lebih besar.Pelajari lebih lanjut tentang teknologi jam pasir.
Dengan mengadopsi cacing jam pasir, drive memiliki fitur-fitur berikut:
1) Torsi keluaran yang lebih tinggi dan beban penahan
2) Presisi pelacakan atas
3) Ketahanan korosi yang kuat dan penyegelan efektif
Parameter Seri SDE
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
Bagaimana cara memilih ukuran slewing drive yang tepat?
Memilih ukuran yang tepat dari drive slewing untuk menghindari tidak hanya kekurangan kinerja atau kelebihan kinerja memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. output yang diperlukan.Jika Anda tidak memiliki gambaran yang jelas tentang data tersebut, cukup beri tahu kami bebannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. Dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah penggerak yang kami rekomendasikan dapat menahan beban maksimal saat datang angin kencang.
4. kecepatan keluaran yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti reaksi balik, permintaan kelas IP dll
