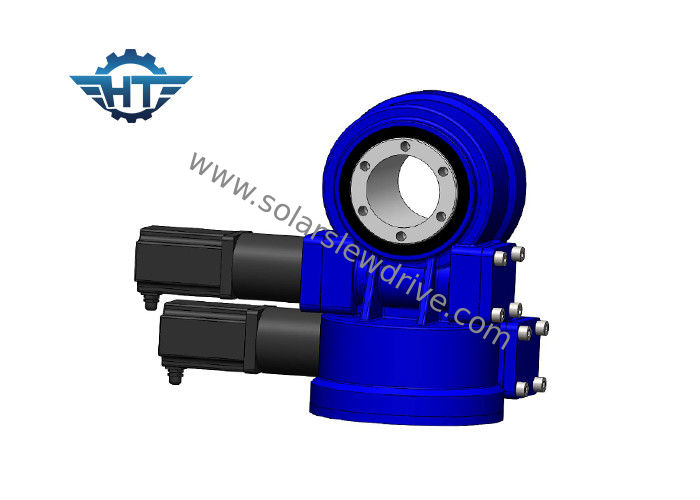

SDE3 31/1 Solar Slew Drive Dipasang Secara Vertikal Dan Horisontal Untuk Pelacak Surya Sumbu Ganda

Name: SDE3 31/1 Solar Slew Drive Dipasang Secara Vertikal Dan Horisontal Untuk Pelacak Surya Sumbu Ganda
Brand: HangTuo
SKU: SDE3
Price: 280 USD
Availability: InStock
Rating: 4.5 (188 reviews)
ISBN: 11526502

Detail produk:

Tempat asal:	Cina
Nama merek:	HangTuo
Sertifikasi:	CE, ISO9001
Nomor model:	SDE3

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Bagian 1
Harga:	USD 280~504 / pc
Kemasan rincian:	Peti tripleks/Triplex
Waktu pengiriman:	15 ~ 45 hari
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	2000 pcs per bulan

Kontak

Detil Deskripsi produk

Model:	3 inci	Perbandingan gigi:	31: 1
Efisiensi:	40%	Sopir:	motor listrik / motor hidrolik / motor servo
Tipe:	dua arah dipasang	Aplikasi:	Sistem pelacakan surya
Precison:	Tinggi	Layanan OEM:	Tersedia
Cahaya Tinggi:	motor penggerak hidraulik , penggerak pelacak surya

SDE3 31/1 Solar Slew Drive Vertikal Dan Horisontal Dipasang Untuk Pelacak Surya Sumbu Ganda

Deskripsi

SDE3 Slewing Drive Untuk Pelacak Surya Sumbu Ganda
Nama Merek: HT
Nomor Model: SDE3
Kondisi: Baru
Layanan Purna Jual yang Diberikan: Insinyur tersedia untuk melayani mesin di luar negeri
Torsi keluaran: 600 Nm
Torsi momen miring: 1500 Nm
Torsi penahan: 5800 Nm
Peringkat aksial: 10 KN
Peringkat radial: 15 KN
Rasio Gear: 31: 1
Pelacakan Presisi: ≤ 0,1 °
Motor: Motor 12V, 24V, DC, 380V, 220V AC
Bobot Bersih: 25 Kg
Waktu pengiriman: sampel dalam 15 hari, pesanan batch 15 ~ 45 hari

fitur

Aplikasi

Aplikasi slewing drive yang paling umum untuk drive slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostat dan fotovoltaik terkonsentrasi (CPV), dan antena satelit atau antena parabola.Aplikasi lain termasuk lift otomotif, pengatur posisi lengan robotik, dan peralatan panggung.
Spesifikasi Pemosisian Sumbu Ganda SDE

Keandalan

Drive slewing sumbu ganda SDE dijamin untuk masa pakai lapangan selama 30 tahun dengan pemosisian 3D yang tepat.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh sertifikasi ISO 9001, CE untuk memaksimalkan umur lapangan.

Keuntungan
Desain azimuth & Elevation yang digabungkan dan tertutup dapat meningkatkan presisi pelacakan dan efisiensi pembangkit listrik.
FRB menggunakan desain gabungan mencapai kekakuan yang lebih baik, ketahanan benturan lebih kuat, mampu bertahan di lingkungan gurun yang keras dan lainnya.
Aplikasi:
1) drive slewing seri SDE banyak digunakan untuk bagian rotasi relatif dari pelacak surya.
2) Pelacak sumbu ganda PV surya dan surya

Karakteristik & Keuntungan

Performa
Slew drive menggunakan teknologi cacing jam pasir yang dipatenkan untuk memberikan kontrol maksimum dan dukungan gerakan.Roda gigi cacing kami menggunakan 5 hingga 11 gigi pada garis pitch roda gigi cincin dari sekrup jam pasir, yang merupakan sambungan gigi lebih tinggi daripada cacing standar, sehingga kotak roda gigi memiliki stabilitas dan kekuatan yang lebih besar.Pelajari lebih lanjut tentang teknologi jam pasir.

Parameter teknik

Model	Perbandingan	Torsi Output Terukur (Nm)	Torsi Miring (Nm)	Memegang Torsi (Nm)	Beban Aksial (kN)	Beban Radial (kN)	Efisiensi	Presisi (°)	Mengunci sendiri	Berat (kg)
3 "	31: 1	600	1500	5800	10	15	40%	≤0.1	Iya	25
5 "	37: 1	800	6000	9200	16	27	40%	≤0.1	Iya	34
7 "	57: 1	2000	7500	13200	34	58	40%	≤0.1	Iya	56
9 "	61: 1	4300	16000	27200	60	130	40%	≤0.1	Iya	92
12 "	78: 1	5800	25000	40560	77	190	40%	≤0.1	Iya	160
14 "	85: 1	6750	48000	44200	110	230	40%	≤0.1	Iya	224
17 "	102: 1	9460	67000	53040	142	390	40%	≤0.1	Iya	320
21 "	125: 1	16000	89000	65000	337	640	40%	≤0.1	Iya	492
25 "	150: 1	21450	112000	89000	476	950	40%	≤0.1	Iya	705
