21 Inch Torsi Tinggi Sumbu Tunggal Slewing Drive Dengan Motor Hidraulik Untuk Derek Dan Penggali Laut

Name: 21 Inch Torsi Tinggi Sumbu Tunggal Slewing Drive Dengan Motor Hidraulik Untuk Derek Dan Penggali Laut
Brand: HangTuo
SKU: SE21 "
Price: 280 USD
Availability: InStock
Rating: 4.6 (128 reviews)
ISBN: 11520705

Detail produk:

Tempat asal:	Cina
Nama merek:	HangTuo
Sertifikasi:	CE, ISO9001
Nomor model:	SE21 "

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Bagian 1
Harga:	USD 280~504 / pc
Kemasan rincian:	Peti tripleks/Triplex
Waktu pengiriman:	15 ~ 45 hari
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	2000 pcs per bulan

Kontak

Detil Deskripsi produk

Model:	SE21	Perbandingan gigi:	125: 1
Warna:	RAL 9006 atau seperti yang diminta	Aplikasi:	Pelacak surya
Tempat asal:	CHANGZHOU, CHINA	Sopir:	Motor 220VAC / 380VAC / 24VDC
Jaminan:	5 ~ 10 Tahun	Sertifikat:	ISO9001, CE
Instalasi:	Horisontal Dan Vertikal	Cacing:	Menyelimuti
Cahaya Tinggi:	worm drive gearbox , worm gear slewing ring

21 Inch Torsi Tinggi Sumbu Tunggal Slewing Drive Dengan Motor Hidraulik Untuk Derek Dan Penggali Laut

Pengantar singkat

Penggerak slewing tertutup SE sekarang adalah jenis yang paling populer di pasar yang dapat membantu pergerakan tenaga di mesin seperti turbin angin, peralatan militer, penggali dan juga dalam energi bersih seperti pelacak surya, pembangkit listrik tenaga surya terkonsentrasi, Selain itu, bisa jadi juga berlaku di bidang lain seperti peralatan medis, kehutanan, pengelolaan limbah dan posisi industri.Rangka ini sepenuhnya merangkum semua komponen penggerak seperti rangkaian roda gigi cacing pembungkus ganda, roda gigi planetary, dan bantalan meja putar sehingga memiliki perlindungan total dari elemen.Drive tertutup juga menguntungkan jika Anda memasang di dalam agar tidak melihat bagian-bagian yang bergerak agar tidak melukai pekerja di lokasi.

Penggerak slewing SE ideal untuk pekerjaan yang membutuhkan penahan beban dan torsi rotasi dari gearbox yang sama.Yang sepenuhnya tertutup dilengkapi dengan teknologi cacing jam pasir yang dipatenkan Hangtuo, atau penggerak kerucut dan roda gigi cacing pembungkus ganda jika diperlukan, untuk menahan beban dan efisiensi maksimum.Setiap ukuran diuji secara ketat untuk kinerja yang andal. Jenisnya berkisar dari 1 inci hingga 25 inci yang menghasilkan torsi penahan 1,8kNm hingga 89kNm, torsi keluaran 0,3Nm hingga 21kNm, kapasitas beban momen terbalik 1 kNm hingga 346 kNm, dan rasio pengurangan kotak roda gigi dari 31: 1 hingga 150: 1.

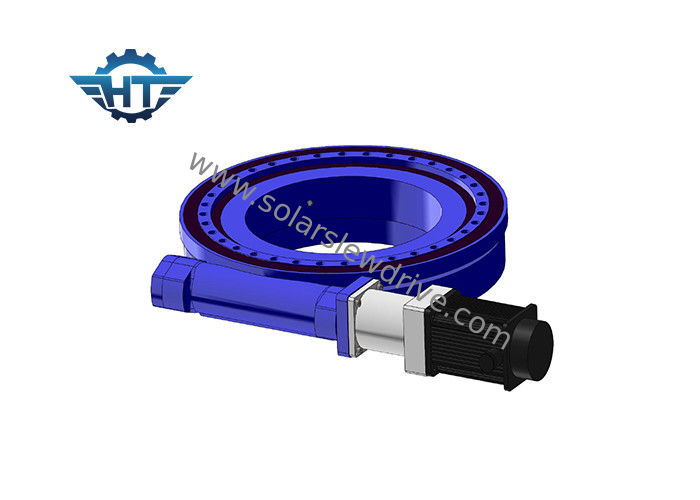

21 Inch Torsi Tinggi Sumbu Tunggal Slewing Drive Dengan Motor Hidraulik Untuk Derek Dan Penggali Laut 0

Data Teknis SE Slewing Drives

Model	Perbandingan	Torsi Output Terukur (Nm)	Torsi Miring (Nm)	Memegang Torsi (Nm)	Beban Aksial (kN)	Beban Radial (kN)	Efisiensi	Presisi (°)	Mengunci sendiri	Berat (kg)
1 ”	32: 1	400	1000	1800	22	12	40%	≤0.1	Iya	6
3 ”	31: 1	600	1500	3000	30	16	40%	≤0.1	Iya	8
5 ”	37: 1	800	6000	9200	68	27	40%	≤0.1	Iya	12
7 ”	57: 1	2000	13500	13200	132	58	40%	≤0.1	Iya	21
9 ”	61: 1	4400	45000	30800	340	130	40%	≤0.1	Iya	49
12 ”	78: 1	5800	54400	40560	480	190	40%	≤0.1	Iya	61
14 ”	85: 1	6550	68000	54200	680	230	40%	≤0.1	Iya	63
17 "	102: 1	9400	135600	65040	980	390	40%	≤0.1	Iya	105
21 ”	125: 1	16000	203400	81000	1600	640	40%	≤0.1	Iya	149
25 ”	150: 1	21000	271160	89000	2400	950	40%	≤0.1	Iya	204

Instalasi

Pemasangan vertikal

Disarankan untuk memasang drive slewing dengan mengacu pada gambar terbalik dalam aplikasi tenaga surya untuk perlindungan yang lebih baik.

Untuk aplikasi lain, arah pemasangan harus didasarkan pada evaluasi tingkat proteksi dan harus lebih baik untuk proteksi yang lebih baik.

Instalasi horizontal

Disarankan untuk memasang penggerak slewing secara terbalik pada sumbu azimuth dalam aplikasi matahari untuk perlindungan yang lebih baik dan menambah perlindungan untuk sumbu elevasi.

Untuk aplikasi lain, arah pemasangan harus didasarkan pada evaluasi tingkat proteksi dan harus lebih baik untuk proteksi yang lebih baik.

Untuk SE21, kami merekomendasikan untuk dipasang secara horizontal.

Tabel Kinerja SE21

Model	penggerak cacing inci horizontal
Perbandingan	125: 1
Kelas IP	IP66
Torsi Output Terukur	16 kNm
Torsi Miring	271 kNm
Beban Aksial	1600 kN
Beban Radial	640 kN
Memegang Torsi	65 kNm
Efisiensi	40%
Presisi	≤0.1 °
Mengunci sendiri	Iya
Bobot	140 kg
Suhu Kerja	-30 ～ + 120 ℃
