Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE14 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | SE14 | Perbandingan gigi: | 85: 1 |
---|---|---|---|
Efisiensi: | 40% | Warna: | RAL 9006 atau seperti yang diminta |
Aplikasi: | Pelacak surya | Tempat asal: | CHANGZHOU, CHINA |
Sopir: | Motor | Jaminan: | 5 ~ 10 Tahun |
Sertifikat: | ISO9001, CE | Situs Instalasi: | Lapangan terbuka |
Fitur: | Panjang umur | Pemeliharaan: | 5 tahun |
Cahaya Tinggi: | worm drive gearbox,worm gear motor |

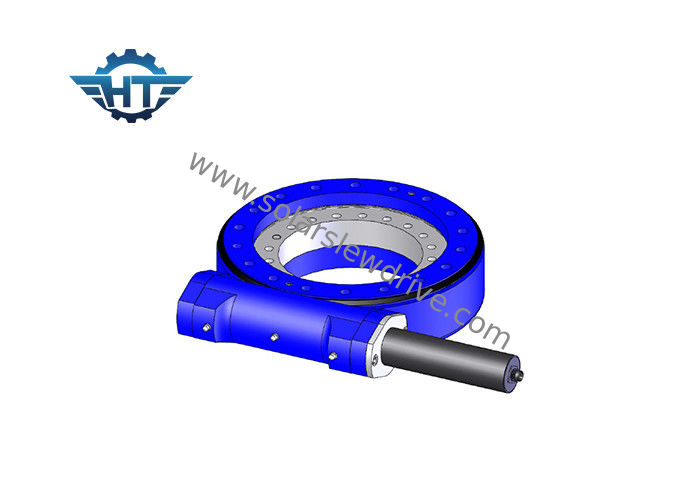

Rasio Gear SE14 85/1 Small Backlash Worm Gear Slew Drive Untuk Sumbu Tunggal Dan Pelacak Surya Sumbu Ganda
Deskripsi
Karakteristik struktural
Penggerak cacing slewing terdiri dari roda gigi cacing, poros cacing, housing, bearing, motor dan sebagainya.Motor menggerakkan poros cacing, cacing dan selubung cacing dan roda gigi diaktifkan untuk meningkatkan torsi, stabil dan andal.
Performa
Penggerak slewing mampu menahan lebih banyak beban aksial, beban radial dan momen miring.Meja putar atau bingkai berputar pada azimuth dan ketinggian yang didorong oleh penggerak slewing.
Ruang lingkup aplikasi
Aplikasi umum termasuk pelacak surya, turbin angin, antena parabola dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, alat penggali, dan lift otomotif.
Tabel Kinerja SE14
Model | worm drive horizontal 14 inci |
Perbandingan | 85: 1 |
Kelas IP | IP66 |
Torsi Output Terukur | 44 kNm |
Torsi Miring | 135 kNm |
Beban Aksial | 680 kN |
Beban Radial | 230 kN |
Memegang Torsi | 68 kNm |
Efisiensi | 40% |
Presisi | ≤0.1 ° |
Mengunci sendiri | Iya |
Bobot | 62 kg |
Suhu Kerja | -30 ~ + 120 ℃ |
Data Teknis SE Slewing Drives
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
pelayanan kami
Ada lebih dari 10 ukuran yang berbeda, mulai dari ukuran 3 'hingga ukuran 25 "inci, di antaranya adalah 5", 7 ", 9" 12 ", 14", 17 ", 19" dan 21 ". Keduanya banyak digunakan dalam sistem pelacakan tenaga surya (PV, CPV, HCPV, dan heliostat) dan kendaraan biasa, seperti man lift, truk derek, serta kendaraan modular.
