Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE21 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Nomor model: | SDE21 |
---|---|---|---|
Tipe: | cacing dan roda cacing | Seumur hidup: | 30 tahun |
OEM: | Tersedia | Aplikasi: | Sistem pelacakan surya |
Perbandingan: | 125 | Perumahan tertutup: | Iya |
Cahaya Tinggi: | slewing ring drive,motor penggerak cacing |

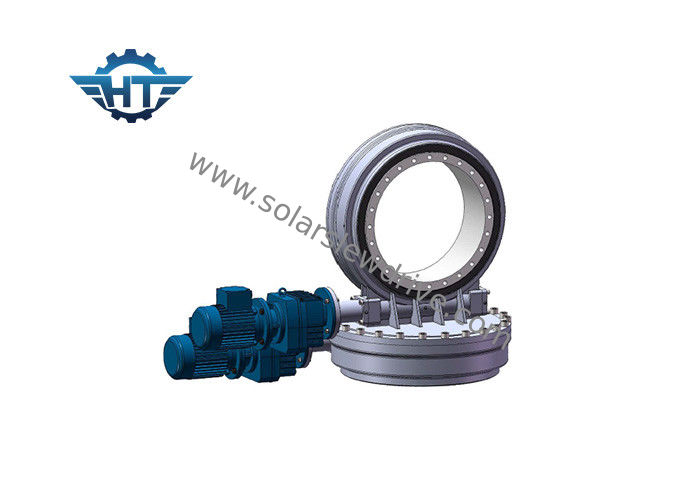

Helical Gear Terlampir Housing Dual Axis Slew Drive Model SDE21 Dengan AC 380 Motor Untuk Solar Tracker
Deskripsi
Performa
Slew drive menggunakan teknologi cacing jam pasir yang telah dipatenkan untuk memberikan kontrol dan dukungan gerakan maksimum.Roda gigi cacing kami menggunakan 5 hingga 11 gigi pada garis pitch gigi cincin dari sekrup jam pasir, yang merupakan ikatan gigi yang lebih tinggi daripada cacing standar, memberikan stabilitas dan kekuatan gearbox yang lebih besar.Pelajari lebih lanjut tentang teknologi jam pasir.
Aplikasi
Aplikasi drive slewing paling umum untuk drive slewing sumbu ganda adalah pelacak surya dual-axis, seperti heliostats dan photovoltaics terkonsentrasi (CPV), dan parabola satelit atau radar.Aplikasi lain termasuk lift otomotif, pemosisian lengan robot, dan peralatan panggung.
Spesifikasi Positioner Dual-Axis SDE
Keandalan
Drive slewing poros ganda SDE dijamin untuk masa pakai 30-tahun posisi 3D yang tepat.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh sertifikasi ISO 9001, CE untuk memaksimalkan kehidupan lapangan.
SEBUAHaplikasi
Desain azimuth & Elevation yang dikombinasikan dan tertutup dapat meningkatkan ketepatan pelacakan dan efisiensi pembangkit daya.
Data Teknis Dual Axis Slew Drive
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
