Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SDE7 |
---|---|---|---|
Perbandingan gigi: | 57: 1 | Torsi Keluaran: | 0,8 kNm |
Memegang Torsi: | 6 kNm | Memiringkan Torsi: | 9,2 kNm |
Tempat asal: | Cina | Nama merek: | Hangtuo |
Cahaya Tinggi: | slew drive kecil,motor penggerak cacing |

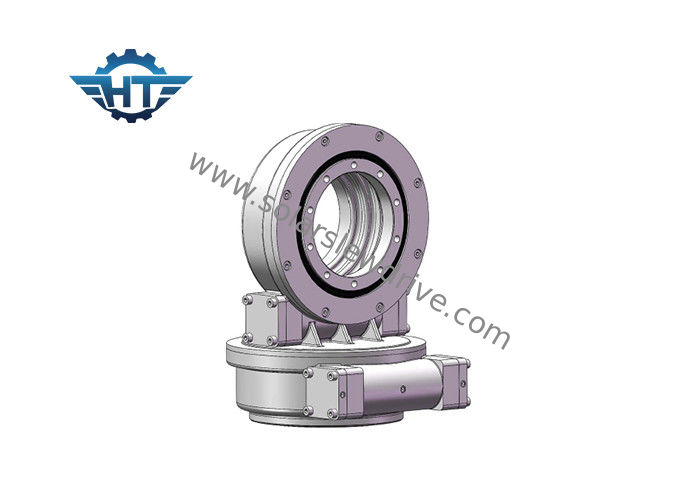

Drive slewing seri SDE kami terutama digunakan untuk sistem pelacakan surya PV, STP, CSP.
Tipe lain dari slewing drive kami banyak digunakan untuk aplikasi konstruksi, seperti crane truk, manlift, turntable, mesin pelabuhan, kendaraan modular, sistem tenaga angin kecil dan komunikasi satelit, pengangkut beban berat, peralatan inspeksi jembatan, platform kerja teleskopik, rotator keranjang persyaratan, yacht crane, mixer semen, ekskavator, dll. Kami juga dapat menyediakan beberapa ukuran drive slewing dan slewing berarings, motor hidrolik & Motor DC agar sesuai dengan drive yang miring.Produk telah diekspor ke seluruh dunia.
fitur
1. Momen terbalik yang kuat berdasarkan slewing ring
2. Mengadopsi drive cacing amplop
3. Dorong beban yang lebih besar untuk menggunakan kontak multi-gigi
4. Fungsi penguncian mandiri statis yang lebih baik
instruksi instalasi
Instalasi horizontal & Instalasi vertikal, lihat gambar di bawah ini.
Tow single sleiwng drive dapat mencapai sistem penggerak slewing poros ganda.
Satu drive slewing sumbu ganda dapat mencapai sistem drive slewing sumbu ganda.
Satu drive slewing dengan satu aktuator linier juga dapat mencapai drive slewing sumbu ganda.
Bagan Kinerja SDE Slewing Drive
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
Keterangan: Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih rinci, silakan merujuk ke gambar penjualan kami.
Packing & transportasi kami
Semua slew drive akan dikemas dengan case kayu bebas fumigrasi.
Mendukung transportasi laut, transportasi udara, transportasi jalan, Ekspres seperti TNT, DHL, UPS, EMS, Fedex, dll untuk sampel dan transportasi kargo kecil.
